Links de descarga

Opción 1:
https://rapidshare.com/files/421285991/Entrega_final.pdf
Opción 2:
http://es.scribd.com/doc/93575099/Entrega-Final

Ultima entrega

Croquis y maqueta de trabajo

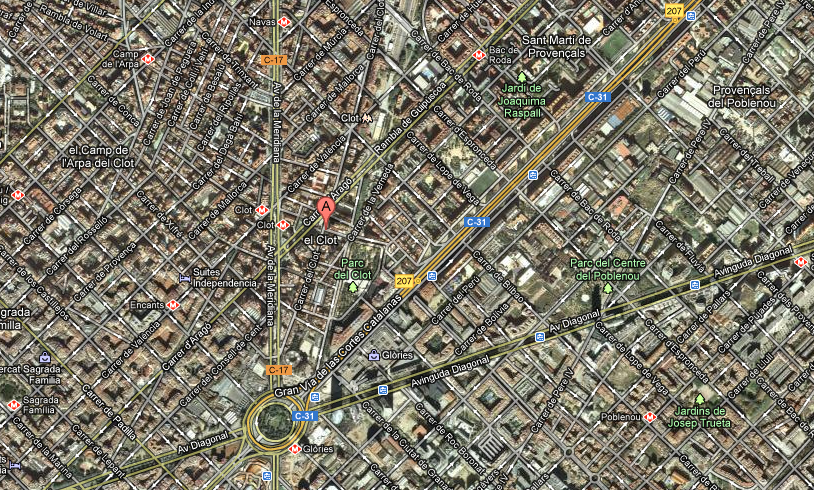

Estudio de la zona

A tan solo 2 paradas de metro de la futura estación de La Sagrera, en pleno barrio de el Clot, a escasos metros de las dos arterias principales de la ciudad, se situaría este pequeño complejo, una nueva forma de agrupar ocio y restauración.

Plano de transportes:

Plano de lugares de interés:

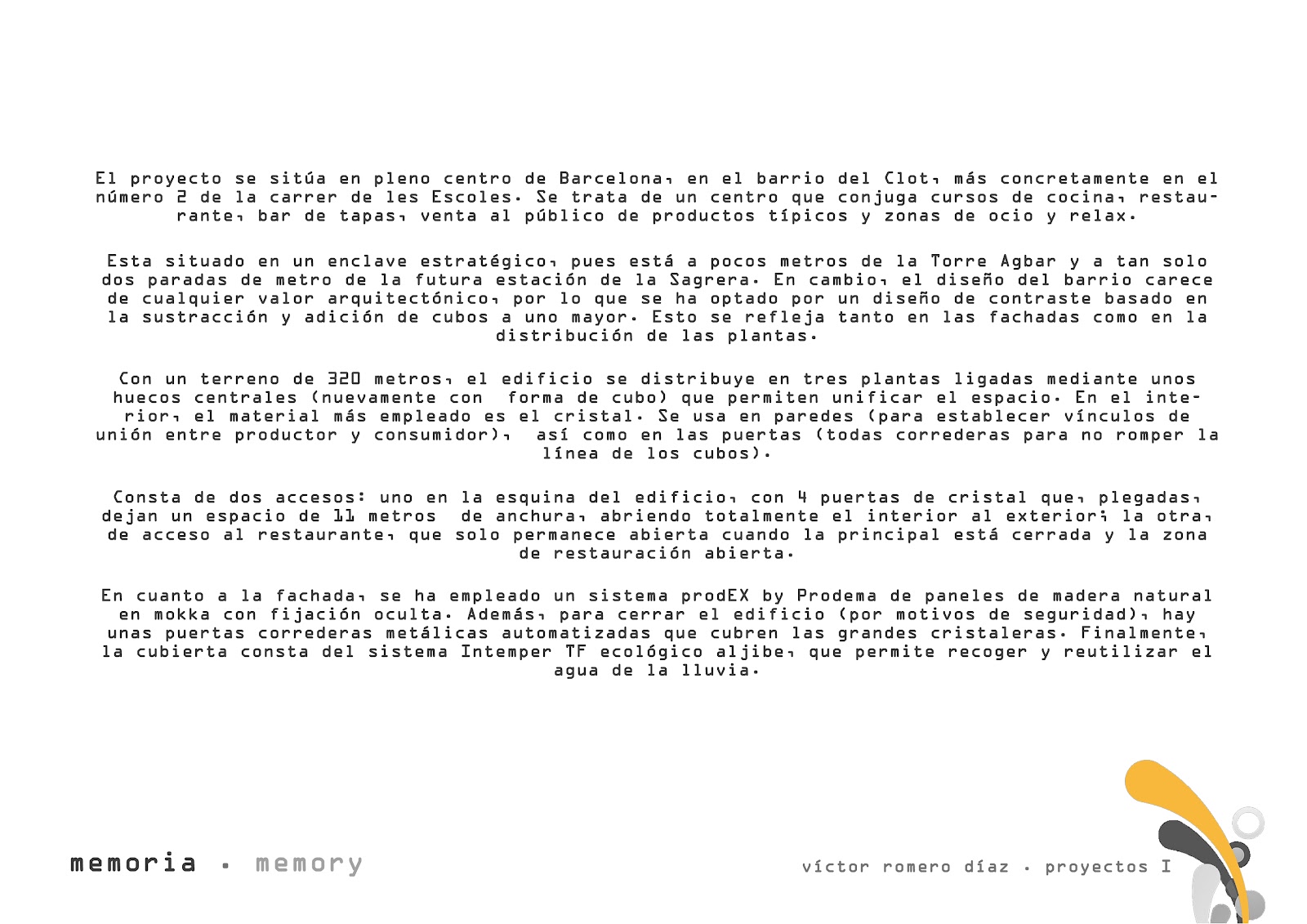

Aproximación del ejercicio 3

Ubicado en el número 2 de la carrer de les Escoles, en Barcelona, planteo un centro de restauración y ocio de tres plantas con terraza. Esta situado en el barrio del Clot, perteneciente al distrito de Sant Martí, siendo uno de sus núcleos más antiguos. En dicho barrio, solo hay un centro comercial, "Les Glories", y el propuesto se ofrece como una nueva alternativa, diferente por concepto y tamaño.

Ubicación e imagenes de la situación actual del terreno:

Sistemas de fachada: paneles de madera

Las fachadas de madera son un recurso muy utilizado tanto por estética como por su utilidad. Para el buen comportamiento de este tipo de paneles es muy importante que las diferencias de humedad y temperatura entre ambas caras del panel sean mínimas. Por este motivo se emplean en fachadas ventiladas, que frente a las convencionales, ofrecen las siguientes características:

• La fachada ventilada nos proporciona una estanqueidad a la lluvia y evita que el agua penetre en la cámara de aire.
• Proporciona buena difusión del vapor de agua del interior del edificio hacia el exterior.
• La fachada ventilada genera una constante ventilación de aire y evita que haya estancamiento de humedad y que se humedezca el aislamiento.
• Reduce movimientos de estructura del edificio porque, al ventilar la fachada, se reducen las variaciones de temperatura.
• Reduce al mínimo los puentes térmicos.
• Se consigue un ahorro energético del 5 al 10%, por absorber menos calor en verano y dispersar menos calor en invierno.
• Fácil montaje, desmontaje y buena solución en rehabilitaciones.
• Mejora el aislamiento acústico.

Entre paneles hay que incorporar una junta de dilatación de entre 6 y 8 mm, que permite a los paneles la libertad necesaria de movimientos por dilatación y contracción causada por los cambios de temperatura y humedad.

Para la fijación de los paneles se pueden usar distintos materiales de rastreles:

• Madera tratada: de pino, alerce, elondo, etc.
• Metálicos: de aluminio y de acero galvanizado u ocasionalmente de acero inoxidable.

La elección del rastrel metálico depende de la zona de aplicación:

• Aluminio: para zonas húmedas, entorno marino y entorno corrosivo. En entornos muy corrosivos se suele dar una capa de anodizado para aumentar su resistencia.
• Acero galvanizado: para zonas húmedas, entornos no corrosivos y entornos no marinos. Es un material con mejores características mecánicas que el aluminio.

Puede haber dos tipos de fijación de fachadas:

• Fijación vista con tornillos o remaches.
• Fijación oculta, que puede ser con perfilería de cuelgue o encolada.

Se pueden realizar también fachadas curvas, pero en estas, los paneles sólo se fijarán con el sistema de fijación vista por medio de tornillos y sólo se curvarán según el sentido de la veta.



Para su limpieza, no se deben usar detergentes abrasivos. Además, se deben emplear paños y esponjas blandas que no dañen ni rayen los paneles.



Algunos ejemplos de fachadas con paneles de madera son:





Segunda entrega

Como el proyecto esta basado en el mismo edificio que la primera ficha (mercado de Santa Caterina), amplié con una entrada sobre otro tipo de cubierta. Tanto las fichas del mercado como la entrada sobre la otra cubierta se encuentran en entradas anteriores.
